CAPACITANDONOS Y Aprendiendo más de la chamba
REFUERZO DE VIGAS (II) VIGAS PERALTADAS
Ing. Ricardo Medina Cruz
Ingeniero Civil
CIP. 66910
En la construcción de viviendas no sólo se utilizan vigas de confinamiento, como vimos en el Boletín Nº 19, sino también las denominadas vigas peraltadas (Figura 1). En este artículo nos referiremos a ellas.

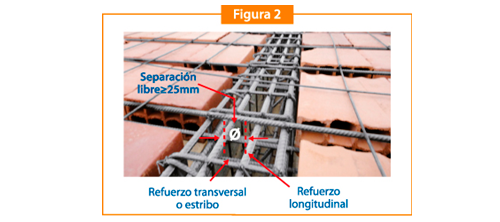

Las vigas peraltadas son elementos estructurales hechas de concreto armado (concreto simple más refuerzo), las cuales por tener una altura o peralte mayor al espesor de la losa, hacen necesaria la construcción previa de encofrados (Figura 2) para el respectivo vaciado de concreto.
Su función principal es resistir las cargas que actúan sobre ella y brindar rigidez lateral a la edificación. Todas las cargas que soportan son trasladadas a las columnas (Figura 1) y placas, incluso a otras vigas.
Muchas veces las vigas peraltadas no tienen un muro debajo (Figura 1) y soportan su propio peso, tabiques de albañilería, parapetos, pisos terminados y el peso de las personas que habitan la vivienda.
Además las vigas peraltadas son muy importantes para soportar los sismos.
TIPOS DE REFUERZO
El refuerzo de las vigas peraltadas puede ser de dos clases:
Longitudinal: Conformado por varillas corrugadas colocadas en toda su longitud (Figura 2). Su función principal es tomar los esfuerzos de compresión y tracción que el concreto no puede resistir. Adicionalmente permite a la viga flexionarse sin que se triture el concreto. También ayuda a distribuir en la viga la energía que un sismo produce.
Transversal o estribos: Compuesto por un conjunto de piezas cerradas hechas con fierro de diámetro pequeño (6 mm., 3/8", 1/2") dispuestas verticalmente a intervalos regulares, que se amarran a las barras longitudinales con un gancho a 45º. Su principal objetivo es tomar los esfuerzos de corte que el concreto no puede resistir. También minimizan el tamaño de las potenciales grietas producto de estos esfuerzos de corte y ayudan a mantener en su posición al refuerzo longitudinal (Figura 3). Los estribos son muy importantes para soportar las fuerzas sísmicas.
RECOMENDACIONES PARA SU CONSTRUCCIÓN
Las vigas peraltadas deben construirse estrictamente de acuerdo a lo especificado en los planos estructurales en lo que respecta a:
-Medidas de su sección.
-Los detalles del refuerzo.
-Calidad del concreto a colocarse.
Deben ser vaciadas de una sola vez en conjunto con el techo.
No se debe colocar ninguna clase de tubería (agua, desagüe, eléctrica) ni ningún otro tipo de accesorio dentro de la viga.
El refuerzo debe colocarse con precisión y estar adecuadamente asegurado antes de vaciar el concreto, para evitar su desplazamiento.
CONSEJOS PARA EL REFUERZO LONGITUDINAL (HORIZONTAL)
Los detalles del refuerzo longitudinal diámetro y cantidad de fierro que debe colocarse en cada una de las vigas a construirse, están indicados en los planos estructurales (Figura 4).
En los extremos de cada refuerzo longitudinal debes considerar un gancho estándar, de acuerdo a lo que indica la Norma (Figura 5): "Un doblez de 90º más una extensión mínima de 12 diámetros hasta el extremo libre de la barra".(Ver Boletín Nº 19: Figura 7).
La separación libre mínima entre barras paralelas de una capa debe ser igual al diámetro de la barra (Ø) más gruesa, pero no menor de 25 mm.(Figura 2).
Cuando se requiera empalmes por traslape para dar la continuidad necesaria, el refuerzo superior debe ser empalmado lo más cerca a la mitad del tramo, y el inferior cerca del apoyo o en él. (Figura 6).
Durante la habilitación de las barras, considerar las longitudes de traslape.
No empalmar más de la mitad de los fierros en la misma zona de la viga, porque podría obstruir el paso del concreto y ocasionar una zona débil en la viga.
El refuerzo de la viga no debe apoyarse directamente sobre el encofrado, sino sobre dados de mortero, cuyos lados deben ser igual al diámetro del estribo más 40 mm. (Ver sección Mucho OJO al Reglamento).
Cuando estés en la obra debes respetar minuciosamente lo indicado por los planos estructurales para cada una de las vigas a construirse en lo que respecta a:
-Diámetro del fierro a utilizarse en la elaboración de los estribos.
-Espaciamiento de estribos.
Es importante controlar la longitud del gancho. (Ver Boletín Nº 16: Figura 6, Tabla 3).
Los ganchos del estribo deben estar inclinados formando ángulos de 45º. (Ver Boletín Nº 16: Figura 6).
Es importante que los estribos estén bien conectados al refuerzo longitudinal a fin de lograr un buen confinamiento del concreto al interior de la viga peraltada, es decir en el núcleo, tal como se muestra en la Figura 7. (Ver también Figura 7 del Boletín Nº 16).
Durante la operación de doblado del fierro tener en cuenta las recomendaciones referidas a los diámetros de doblado indicados en el Reglamento Nacional de Construcciones. (Ver Tarjeta de Doblado de Aceros Arequipa).
En la elaboración de los estribos debes considerar los recubrimientos indicados en los planos estructurales. (Ver Sección Mucho OJO al Reglamento).
